Diques y varadero
Astillero de Talcahuano

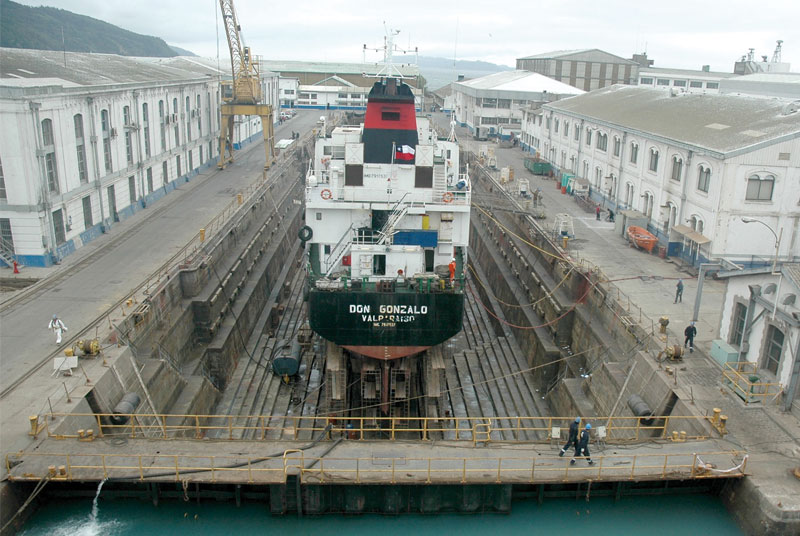

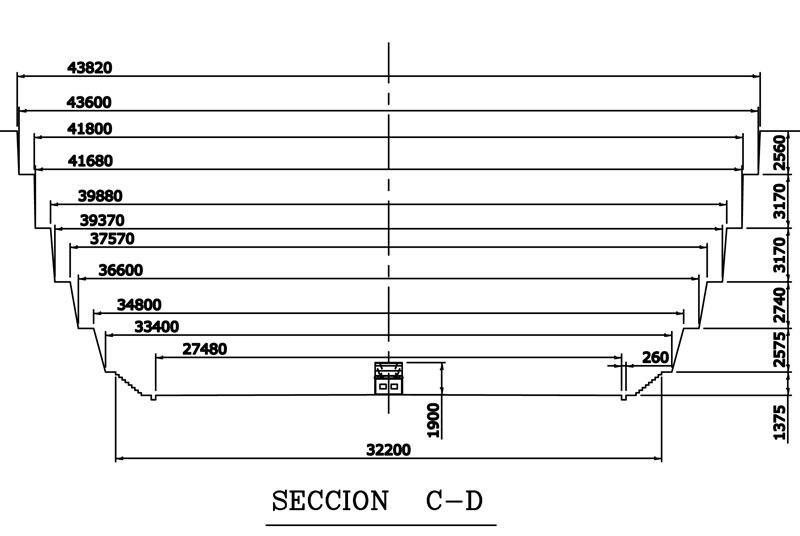

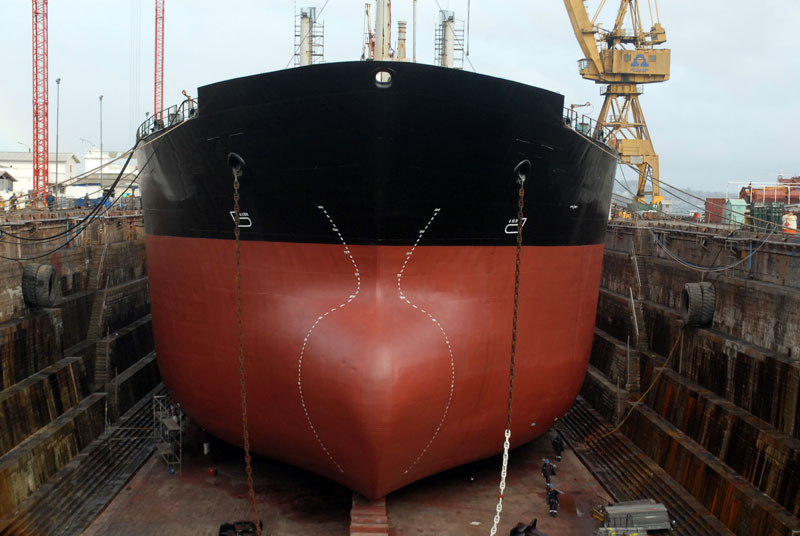

Dique Seco Nº 2
|
Eslora máxima útil
|
245 m
|
|
Manga útil
|
33,4 m
|
|
Altura de bloques de varada
|
1,9 m
|
|
Máximo calado de varada
|
9 m
|
|
Máx. profundidad de agua sobre bloques de varada
|
10 m
|
|
Máxima capacidad
|
96.000 ton
|
|
Tiempo de varada
|
3 hrs
|
|
Grúas portales (capacidad máxima LC)
|
1 x 15,5 ton |
| 1 x 13 ton |

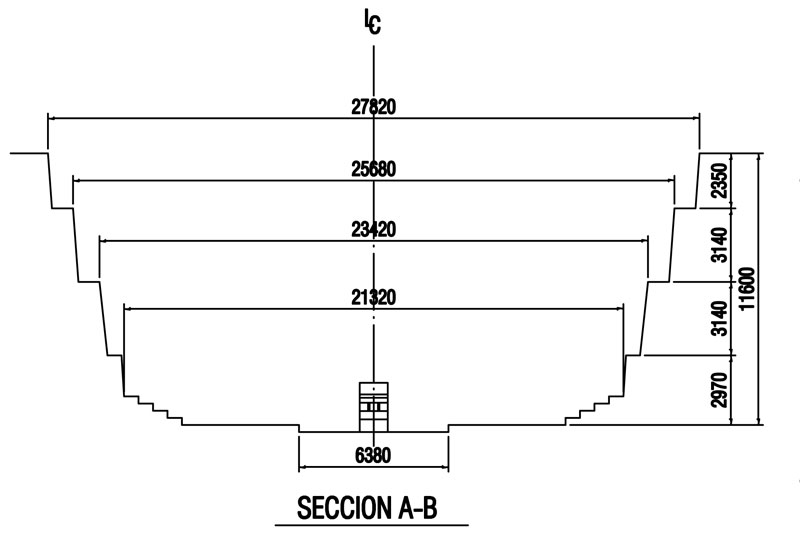

Dique Seco Nº 1 “Almirante Bannen”
|
Eslora útil
|
175 m
|
|
Manga útil
|
21,32 m
|
|
Altura de bloques de varada
|
2,1 m
|
| Máximo calado de varada | 6 m |
|
Máx. profundidad de agua sobre bloques de varada
|
7 m |
|
Máxima capacidad
|
18.000 ton |
|
Tiempo de varada
|
3 hrs
|
| Grúas portales (capacidad máxima LC) | 1 x 10 ton |
| 1 x 5 ton |
Diques Flotantes “Mery” y “Mutilla”
|
Eslora útil
|
120 m
|
|
Manga útil
|
18,59 m
|
|
Altura de los pontones a la quilla central
|
1,4 m
|
|
Altura de bloques de varada
|
1,4 m
|
|
Máximo calado de varada
|
5,5 m
|
|
Máx. profundidad de agua sobre bloques de varada
|
7 m |
|
Desplazamiento liviano
|
5.100 ton
|
|
Máxima capacidad
|
3.000 ton
|
|
Tiempo de varada
|
1,5 hrs
|
Dique Flotante “Gutiérrez”
|
Eslora útil
|
69,60 m
|
|
Manga útil
|
18 m
|
|
Altura de los pontones a la quilla central
|
1,15 m
|
|
Altura de bloques de varada
|
1,15 m
|
|
Máximo calado de varada
|
6 m
|
|
Máx. profundidad de agua sobre bloques de varada
|
6,5 m
|
|
Desplazamiento liviano
|
1.044 ton
|
|
Máxima capacidad
|
1.200 ton
|
|
Tiempo de varada
|
1,8 hrs
|
Astillero de Magallanes

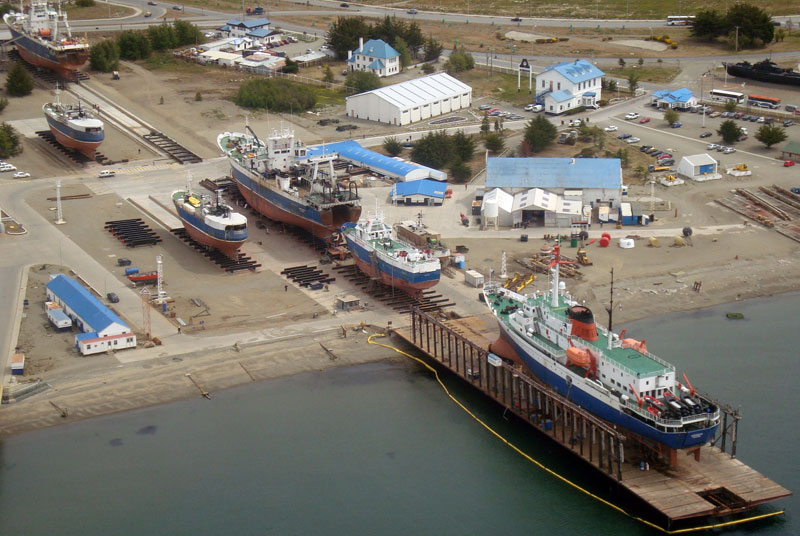

Varadero
Carro de Varada
|
Eslora máxima
|
111 m
|
|
Manga máxima
|
24 m
|
|
Capacidad máxima de levantamiento
|
3.570 ton (53 ton/m)
|
|
Posiciones de varada
|
2
|
Posiciones de Varada
| Cantidad |
9
|
| 240 m para naves hasta 3.500 ton | |
| 210 m para naves hasta 2.000 ton | |
| 180 m para naves hasta 1.000 ton |
